Matlab 笔记---学习记录

1.11 writed by luwei

本文相关的仓库地址：Matlab入门学习

基础语法

变量注释与运算符

清除终端内容

xxxxxxxxxx
3
1
clear all %清除所有变量
2
clc %清除Command窗口中所有命令
3
close all; %关闭所有图形窗口，释放内存并清理工作区

运算符

xxxxxxxxxx
4
1
a 与 A 是两个变量在matlab中创建变量直接赋值对应的数据类型就可以了
2
+ - * / sqrt开根号
3
&& 与; || 或
4
~= 不等于

特殊运算符：

• :：生成序列或选择数组的元素

• ;：用于分隔行或命令

• ...：续行符，用于将一个长命令分成多行

注释

xxxxxxxxxx
4
1
%单行注释
2
%{
3
多行注释
4
%}

基本运算

xxxxxxxxxx
6
1
s = 'a'  %s 是一个字符数组，包含单个字符 'a'
2
result = abs(a)  % 结果为97，ASCAL码
3
result = char(666) %将数字666转换为其对应的Unicode字符
4
lengeh(str) %字符串长度
5
exp(2) % exp函数用于计算自然指数函数,这里表示e的平方
6
a = b = 666 %把666赋给b再给a

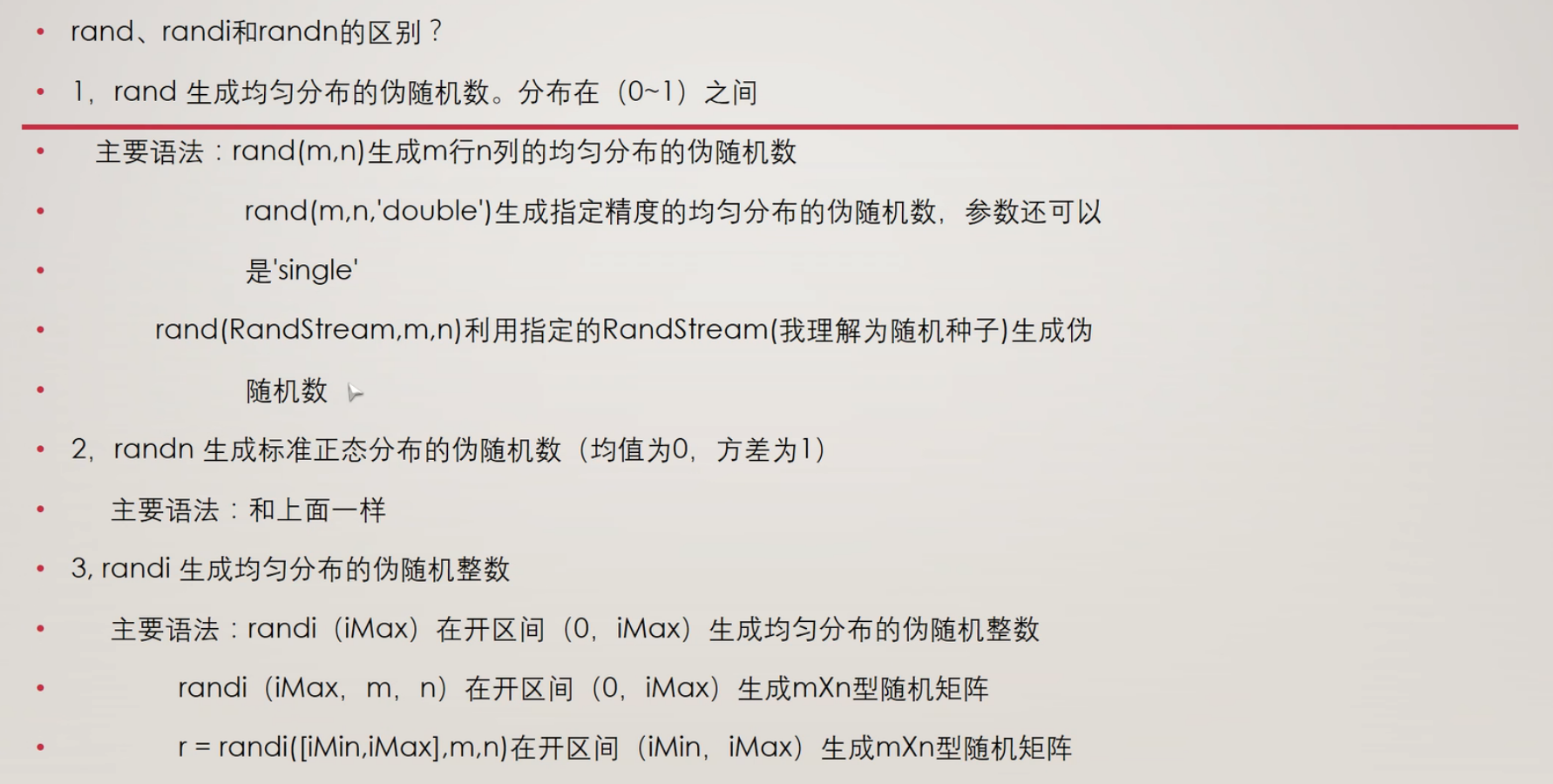

rand、randi和randn的区别

元胞数组

xxxxxxxxxx
5
1
% cell 类似python元组
2

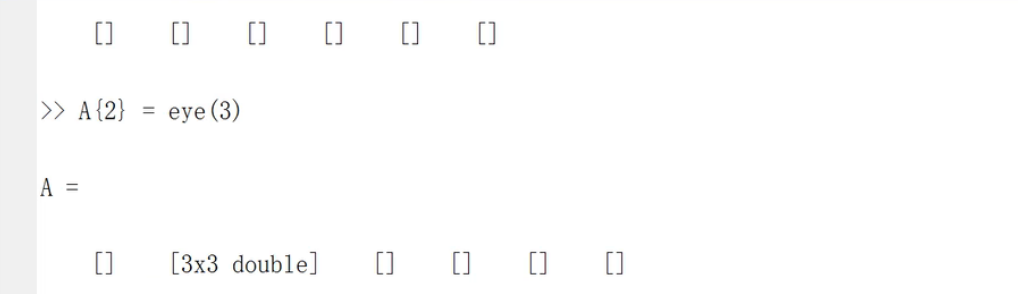

A = cell(1,6)
3
A{2} = eye(3) %生成一个3x3对角线数值为1的单位矩阵
4
A{5} = magic(5) %生成n阶幻方矩阵
5
B = A{5}

结构体

xxxxxxxxxx
5
1
% 修正 struct 函数的参数格式，将 name 字段值设为元胞数组
2
books = struct('name', {'Machine Learning', 'data mining'}, 'price', [30 40]);
3
books.name % 属性
4
books.name(1) % 返回 cell
5
books.name{1} % 返回值

矩阵操作

矩阵的数学运算

xxxxxxxxxx
6
1
A = [1 2 3;4 5 6;7 8 9] %每行元素的分隔符为空格或者逗号
2
B = A’ %矩阵转秩，行变列，列变行
3
C = A(:) %按列每个元素依次按行赋值
4
D = inv(A) % 求矩阵的逆，只有方阵可以求逆
5
E = zeros(10,5,3) % 三维 十行五列 零矩阵
6
矩阵 \ 左除  / 右除

矩阵创建、矩阵构造拼接与逻辑矩阵

xxxxxxxxxx
39
1
%矩阵的定义和构造
2
A = [1 2 3 4 5 6] %创建一维数组
3
B = 1:2:9 %初值 步长 终值，创建一维数组
4
C = repmat(B,3,1) %repmat 横重复3次，列重复2次
5
D = ones(2,4) %生成2行四列全1矩阵
6
.* 和 ./ %矩阵元素相乘或除，不是矩阵乘除
7

8
%矩阵拼接
9
A = magic(5) %创建一个 5 × 5 的魔方阵,其中每一行、每一列和两个主对角线上的数字的和都相等
10
B = A(2,3) %取A矩阵第二行第三个
11
C = A(3,:) % :表示取全部 第三行
12
D = A(:,4) %取第四列
13
[m,n] = find(A>20) %把大于20的值按下标将第几行第几列分别存入m和n中
14

15
% 在矩阵的第二行插入[10 11 12]，本质还是矩阵拼接
16
newRow = [10 11 12];
17
rowIndex = 2;
18
A = [A(1:rowIndex-1, :); newRow; A(rowIndex:end, :)];
19

20

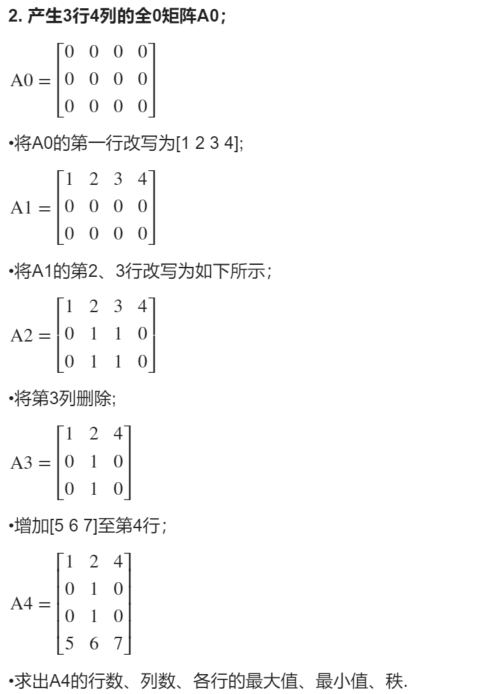

[numRows, numCols] = size(A4) % size语句返回行数列数，矩阵形式
21
rankA4 = rank(A4) %取矩阵的秩
22

23
%在 MATLAB 中，logical() 函数用于将输入数据转换为逻辑数组（logical array），逻辑数组的元素仅能是 0 和 1，分别表示 false（假）和 true（真）。
24
A = [1, 0, 3;
25
     0, 5, 6;
26
     7, 0, 9];
27
B = logical(A);
28

29
%使用逻辑数组来筛选原数组中的元素。例如，假设我们想找出 A 中所有大于 5 的元素：
30
A = [1, 2, 3;
31
     4, 5, 6;
32
     7, 8, 9];
33
B = A > 5;  % 生成逻辑矩阵
34
filteredValues = A(B);  % 使用逻辑矩阵筛选
35

36
% reshape 函数用于重新排列矩阵的元素，以形成具有不同维度的矩阵。
37
A = [1, 2, 3, 4;
38
     5, 6, 7, 8];
39
B = reshape(A, [4, 2]);% 将 A 变为 4 行 2 列的矩阵

查找矩阵中的非零元素

xxxxxxxxxx
11
1
查找稀疏矩阵中的非零元素，并打印出它们的值及其所在的行列位置。
2
A = [0 0 3 0; 1 0 0 1; 0 9 0 0; 2 0 0 0];
3

4
% 获取非零元素的索引
5
[row, col, val] = find(A);
6

7
% 打印结果
8
fprintf('非零元素及其位置:\n');
9
for i = 1:length(val)
10
    fprintf('值: %d, 行: %d, 列: %d\n', val(i), row(i), col(i));
11
end

用矩阵除法求方程组的解

在 MATLAB 中，可以使用矩阵除法对线性方程组进行求解。如果你有一个线性方程组的形式：

其中 $A$$A$ 是系数矩阵，$x$$x$ 是未知数向量，$b$$b$ 是常数向量，你可以使用矩阵左除操作符 \ 来求解。

假设我们有以下线性方程组：

我们可以将其表示为矩阵形式 $Ax=b$$Ax = b$，其中：

代码示例：

xxxxxxxxxx
10
1
% 定义系数矩阵A和常数向量b
2
A = [2, 3; 4, 1];
3
b = [5; 6];
4

5
% 使用矩阵左除操作符求解方程组
6
x = A \ b;
7

8
% 显示结果
9
disp('方程组的解为：');
10
disp(x);

步骤如下：

1. 定义矩阵：

   • A 是系数矩阵，包含方程的系数。

   • b 是常数向量，包含方程右侧的常数。

2. 矩阵左除：

   • 使用 A \ b 计算 $x$$x$。这是 MATLAB 中求解线性方程组的标准方法，相当于求解 $Ax=b$$Ax = b$。

3. 结果显示：

   • 使用 disp 函数显示解。

注意事项：

• 确保矩阵 $A$$A$ 是方阵且可逆。如果 $A$$A$ 不是方阵，或者其行列式为零，则会导致无解或无穷多解的情况。

• 通过 rank(A) 和 rank([A b]) 可以进一步分析方程组的解的性质。

使用矩阵除法在 MATLAB 中求解线性方程组是一种高效且简洁的方法。只需定义系数矩阵和常数向量，然后使用左除操作符 \ 即可得到解。

逻辑与流程控制

xxxxxxxxxx
33
1
if...else...end
2
for...end
3
while...end
4
switch...case...otherwise...end
5

6
for 循环变量 = 初值:步长:终值
7
    执行语句1
8
    ...
9
    执行语句n
10
end
11
%步长为1 可以省略
12

13
while 条件表达式
14
    执行语句1
15
    ...
16
    执行语句n
17
end
18

19
if 条件表达式
20
    ...
21
    语句体
22
    ...
23
end
24

25
switch 表达式（数值和字符串）
26
    case 数值和字符串1
27
        语句体1
28
    case 数值和字符串2
29
        语句体2
30
    ...
31
    otherwise
32
        语句体n
33
end

函数文件和脚本文件

函数文件关键字：function，函数名与文件名一样，需要与脚本文件在同一工作路径下

示例：创建一个简单的函数文件 add.m：

xxxxxxxxxx
3
1
function result = add(a, b)
2
    result = a + b;
3
end

可以在脚本文件中调用该函数文件，例如：sum = add(3, 5); % sum 将为 8

常用函数

复数运算函数表

常用数学函数

矩阵函数

nargin函数，返回接收参数

在MATLAB中，nargin是一个内置函数，用于返回函数实际接收的输入参数的个数。在编写函数时，nargin可以帮助你根据输入参数的个数来决定函数应执行的操作。

xxxxxxxxxx
3
1
function drawShape(N)
2
if nargin == 0
3
  %逻辑代码

find函数，返回符合条件的数组下标

xxxxxxxxxx
5
1
% find 函数
2
A = [1, 2, 3; 4, 5, 6; 7, 8, 9];  % 创建一个 3x3 矩阵
3
indices = find(A > 5);  % 找到大于 5 的元素的线性索引
4
[row, col] = find(A > 5);  % 返回大于 5 的元素的行和列索引
5
indices = find(A > 5, 2);  % 找到前两个大于 5 的元素的线性索引

floor函数，确保变量是否为整数

floor(N) == N 的作用是确保 N 是一个整数。

具体来说：

• floor(N) 函数返回不大于 N 的最大整数（即向下取整）。

• 如果 N 已经是整数，那么 floor(N) 应该等于 N 本身。

• 如果 N 是一个小数或浮点数，floor(N) 将取等于 N 的整数部分，这时 floor(N) 和 N 不相等。

因此，floor(N) == N 这个条件用来判断 N 是否为整数。

判断函数isnumeric、isscalar、isempty、isnan

isnumeric(N)：检查N是否是数值。

isscalar(N)：检查N是否是标量。

isempty(N)：检查N是否为空。

isnan(N) :isnan 函数在 MATLAB 中用于检查输入是否为 "Not-a-Number" (NaN) 值。isnan 返回一个逻辑数组，其中包含 true 表示对应位置的元素为 NaN，false 则表示对应位置的元素不是 NaN。

类型转换函数

int2str(N) ：将N转换为字符串

str2double ：将输入转换为数字

num2str : 用于将数值转换为字符串。这个函数在需要将数值与其它字符串连接或显示时非常有用。

xxxxxxxxxx
1
1
disp([num2str(year) ' 是闰年。']);

显示函数fprintf、disp

xxxxxxxxxx
10
1
% disp函数不返回输出，适合简单的输出
2
x = 42;
3
disp('The value of x is:');
4
disp(x);
5

6
% fprintf 返回输出的字符数，支持格式字符串
7
x = 42;
8
y = 3.14159;
9
fprintf('The value of x is: %d\n', x);
10
fprintf('The value of y is: %.2f\n', y);

length函数与size函数

xxxxxxxxxx
10
1
v = [1, 2, 3, 4, 5]; %计算向量的长度
2
L = length(v); % L 将为 5
3
M = [1 2 3; 4 5 6]; %计算矩阵的长度
4
L = length(M); % L 将为 3，因为矩阵的最大维度是3（列数）
5
str = 'Hello'; %计算字符串的字符数
6
L = length(str); % L 将为 5
7

8
%size返回每一维度数组的大小
9
A = [1 2 3; 4 5 6];
10
dims = size(A); % dims 返回 [2 3]，表示A有2行3列

错误信息抛出error

打印错误信息

xxxxxxxxxx
1
1
error('Input must be a natural number greater than 2.');

请求用户输入input

xxxxxxxxxx
1
1
n = input('请输入矩阵的行数 n: ');

linspace与logspace

xxxxxxxxxx
6
1
y = linspace(a, b, n)
2
linspace 会生成一个行向量，其中包含从 a 到 b 的 n 个均匀分布的点。n可选默认为100。
3

4
y = logspace(a, b, n)
5
logspace 会生成 n 个在 10^a 到 10^b 之间均匀分布的数值。
6
logspace 函数用于生成在对数尺度上均匀分布的数值数组。这在处理指数增长或衰减的情况时尤其有用。

MATLAB绘图

MATLAB 进阶绘图_matlab horizontalalignment-CSDN博客

二维平面绘图

数据处理

xxxxxxxxxx
4
1
x = 0:0.01:2*pi; %数据赋值
2
y = sin(x);
3
figure %建立一个幕布
4
t = linspace(0, 6*pi, 1000);  % 使用linspace创建从0到6π的1000个点

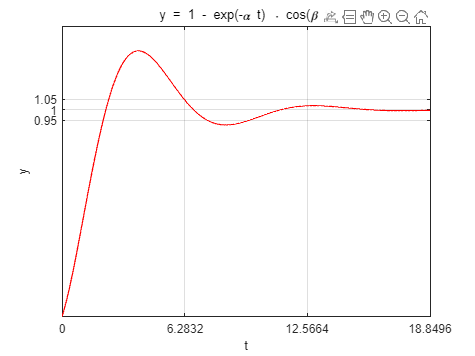

绘图设置

xxxxxxxxxx
12
1
figure; % 创建新的图形窗口
2
plot(x,y)
3
plot(x, y, 'b-'); %plot函数根据给定的x和y坐标绘制图形，'b-'指定使用蓝色实线绘制。
4
plot(t, y,'r','LineWidth', 1);
5
% plot(t, y, '--b', 'LineWidth', 2); % 使用虚线和蓝色,线粗为2
6

7
xlim([0 6*pi]); %设置当前坐标轴的x轴范围
8
xticks(0:2*pi:6*pi); %设置当前坐标轴x轴上的刻度位置
9
ylim([0 1.4]); %设置当前坐标轴的y轴范围
10
yticks(0.95:0.05:1.05); %设置y轴的刻度为从0.95到1.05，间隔为0.05，刻度位置为0.95, 1.00, 1.05
11

12
axis([0 0.2 -1.2 1.2]) %x 轴范围：从 0 到 0.2；y 轴范围：从 -1.2 到 1.2，限制 x 轴和 y 轴的显示范围

多个图表绘制

xxxxxxxxxx
5
1
subplot(2, 2, 1);  % 创建2行2列的子图，激活第1个子图
2
subplot(m, n, p)
3
m：网格的行数。
4
n：网格的列数。
5
p：指定当前活动图的位置，从左到右、从上到下编号。

将多个曲线绘制在同一张图中

xxxxxxxxxx
16
1
x = linspace(0, 2*pi, 100);  % 从0到2π生成100个点
2
y1 = sin(x);      % 第一条曲线
3
y2 = cos(x);      % 第二条曲线
4
y3 = sin(2*x);    % 第三条曲线
5
% 一次性绘制所有曲线
6
plot(x, y1, 'r', x, y2, 'g', x, y3, 'b');  % 'r', 'g', 'b' 为颜色
7
legend('sin(x)', 'cos(x)', 'sin(2x)');  % 添加图例
8

9
或者使用hold on;
10
y1 = sin(x);
11
plot(x, y1, 'r');  % 绘制第一条曲线
12
hold on;           % 保持当前图形
13
y2 = cos(x);
14
plot(x, y2, 'g');  % 绘制第二条曲线
15
grid on;  % 添加网格
16
hold off;  % 释放当前图形

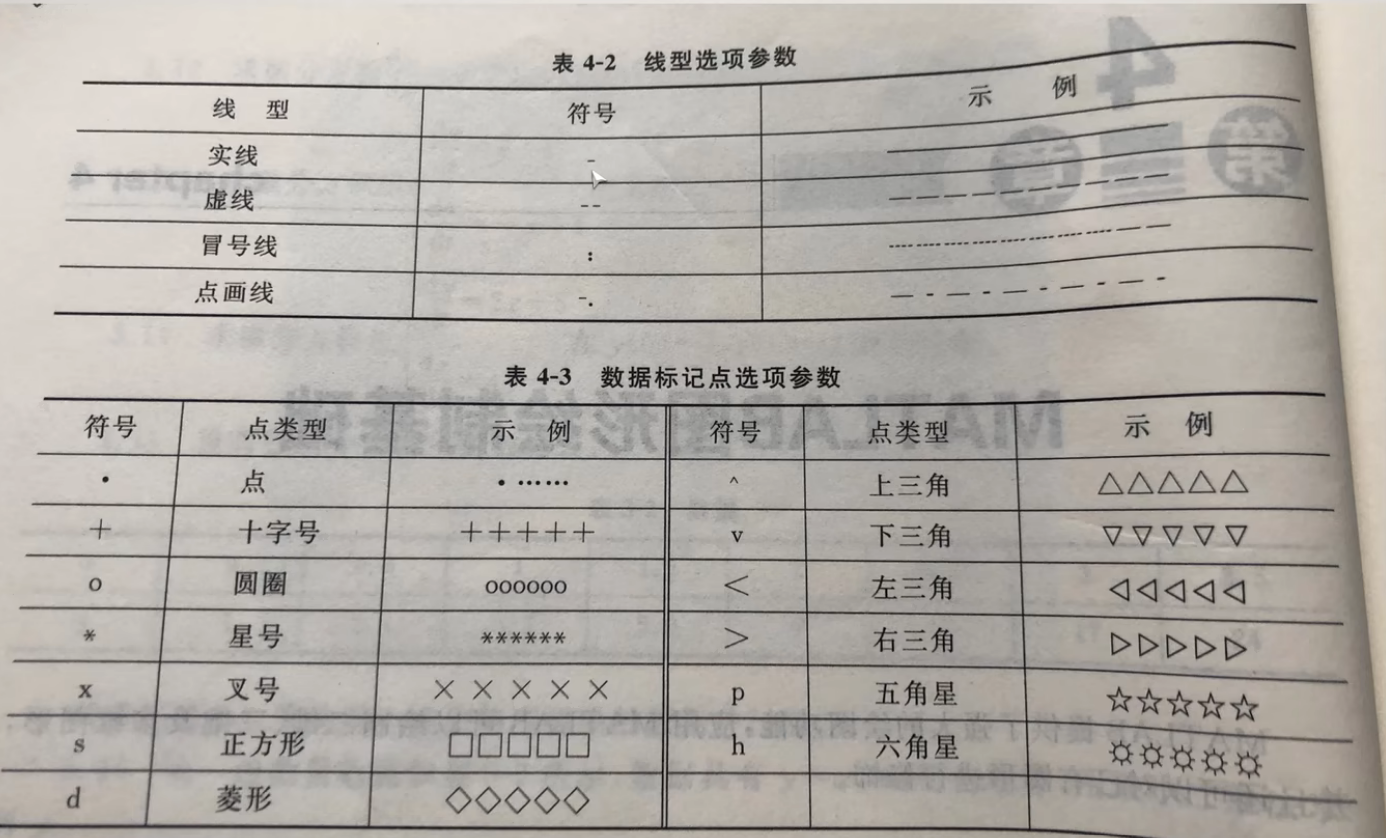

绘图颜色参数选项

图例标注

xxxxxxxxxx
10
1
title('y = sin(x)') %设置标题
2
sgtitle('Your Title Here') %用于在多个子图的图形窗口中添加一个统一的标题
3
xlable('x') %在x轴的底部添加标签"x"。
4
ylable('sin(x)')
5

6

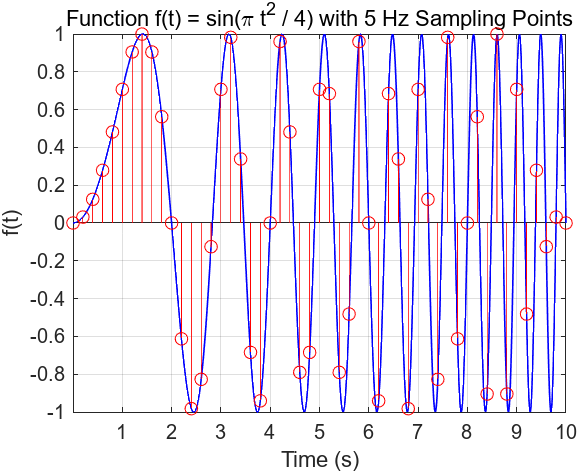

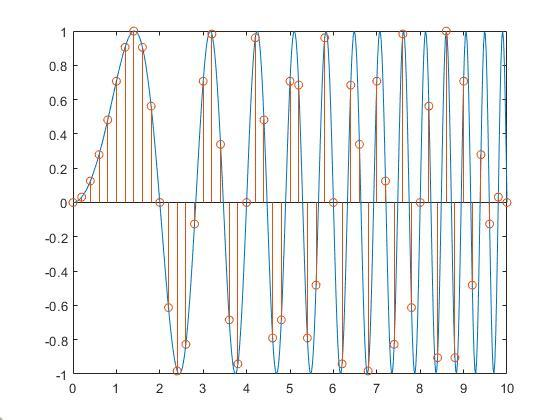

stem(t_sampled, f_sampled, 'r'); % 采样点，使用 stem 函数绘制，t:时间向量，f采样点的函数值向量
7
legend('label1', 'label2', ..., 'labelN'); %添加图例，以便为不同的曲线或数据系列提供标签
8

9
grid on; % 添加网格
10
axis equal;%axis equal命令设置图形的坐标轴比例，使得单位长度在x轴和y轴方向上相同。

xxxxxxxxxx
3
1
legend('sin(x)', 'cos(x)', 'sin(2x)', 'Location', 'northeast'); %添加位置参数来自定义图例的位置,'best'：自动选择最佳位置
2
legend('sin(x)', 'cos(x)', 'sin(2x)', 'box', 'off');  % 关闭框线
3
legend('sin(x)', 'cos(x)', 'sin(2x)', 'FontSize', 12); % 设置 FontSize 属性来更改图例的字体大小

不同图形的绘制

xxxxxxxxxx
16
1
%具体的图形样式可见下文第三期题目
2
%柱形图
3
x = [1 2 5 4 8];
4
y = [x;1:5];
5
bar(y,"stacked"); %stacked是一个可选的参数，代表堆栈
6
barh(y,"stacked"); %barh 水平式的bar
7

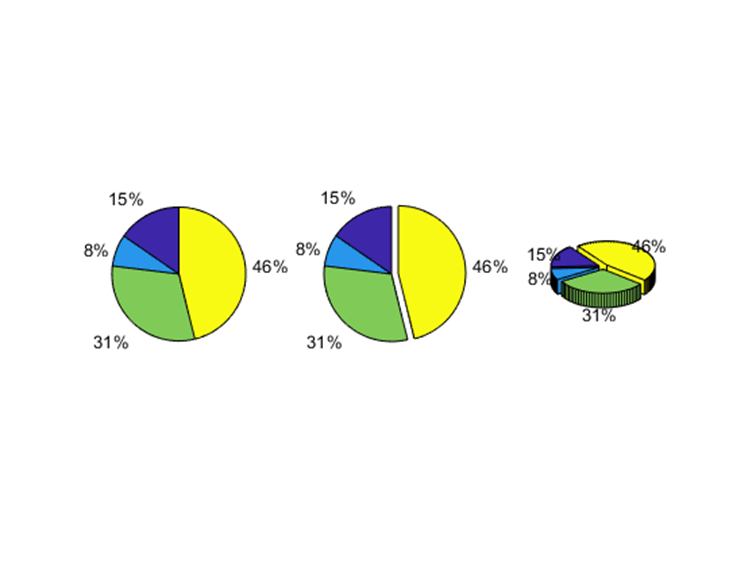

%饼图
8
a = [15 8 31 46];
9
pie(a); %画出饼图，自动计算百分比
10
pie(a,[0,0,0,1]); %画出饼图，并分离第四部分
11
pie3(a,[1,1,1,1]); %3代表三维
12

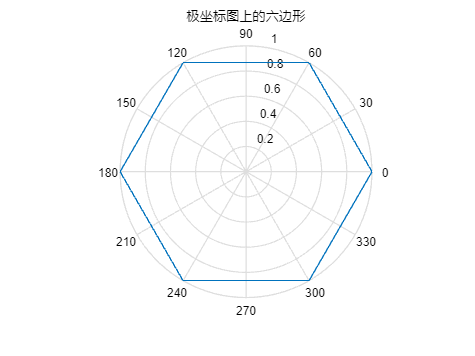

%极坐标图
13
n = 6;
14
theta = linspace(0, 2*pi, n+1); % 从 0 到 2\pi 生成 n+1 个点，以便闭合六边形
15
r = ones(size(theta));%size返回theta向量的元素个数
16
polar(theta,r);

三维图像的绘制

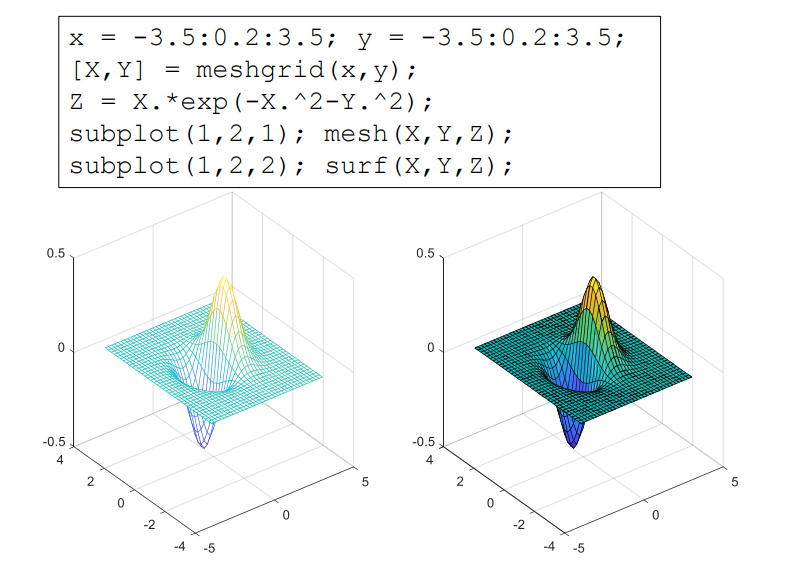

mesh 与 surf

xxxxxxxxxx
13
1
x = -3.5:0.2:3.5;  % 创建从 -3.5 到 3.5 的 x 数据，步长为 0.2
2
y = -3.5:0.2:3.5;  % 创建从 -3.5 到 3.5 的 y 数据，步长为 0.2
3

4
[X,Y] = meshgrid(x,y);  % 创建网格矩阵 X 和 Y，适用于二维函数
5
Z = X .* exp(-X.^2 - Y.^2);  % 计算 Z 的值，Z 为 X 和 Y 的复合函数
6

7
% 绘制网格图
8
subplot(1,2,1);  % 在 1 行 2 列的图形中选择第一个位置
9
mesh(X,Y,Z);     % 绘制网格图
10

11
% 绘制表面图
12
subplot(1,2,2);  % 选择第二个位置
13
surf(X,Y,Z);     % 绘制表面图

• 网格图（Mesh Plot）：显示了函数 Z 的网格结构，使用线条来表示表面。

• 表面图（Surface Plot）：显示了函数的表面，使用颜色和光泽效果来表示高度信息。

mesh 函数用于绘制三维网格图，它显示了一个网格的线条和表面轮廓。surf 函数用于绘制三维表面图，它不仅显示网格，还通过面填充色彩来表示数据值。

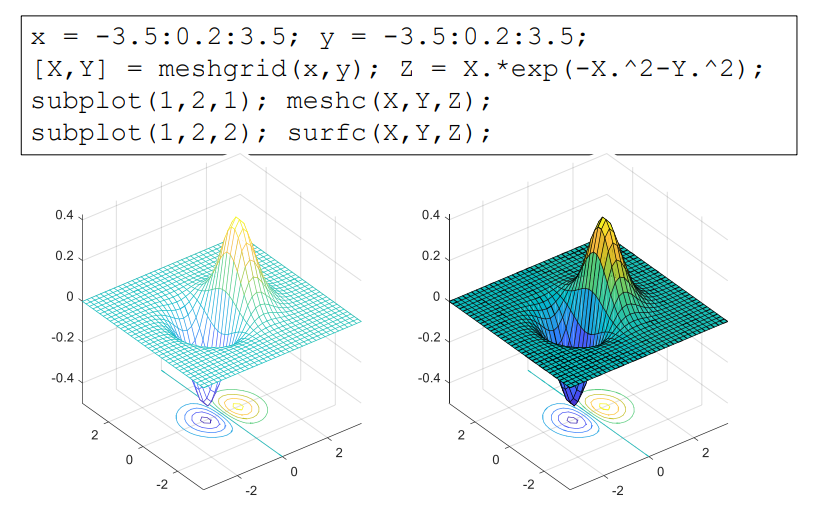

meshc() 与 surfc()

meshc() 与surfc()是在mesh()和surf()函数的基础上，创建三维网格图，并在底部添加等高线图。

xxxxxxxxxx
4
1
x = -3.5:0.2:3.5; y = -3.5:0.2:3.5;
2
[X,Y] = meshgrid(x,y); Z = X.*exp(-X.^2-Y.^2);
3
subplot(1,2,1); meshc(X,Y,Z);
4
subplot(1,2,2); surfc(X,Y,Z);

信号产生与处理

考虑生成采样频率为 1000 Hz 的数据。 一个合适的时间矢量是

xxxxxxxxxx
18
1
fs = 1000; %fs为采样频率即精度
2
t = (0:1/fs:1)'; % 0：?:1决定了采样时间为0-1s
3
%如果有一个矩阵 A 和一个列向量 b，可以使用 A * b 进行矩阵乘法，故通常转换为列向量。
4

5
y = sin(2*pi*50*t) + 2*sin(2*pi*120*t); % 可以创建由两个正弦波组成的采样信号 y，一个为 50 Hz；另一个为 120 Hz，振幅为原来的两倍。2 * pi * f 是将频率转换为角频率
6

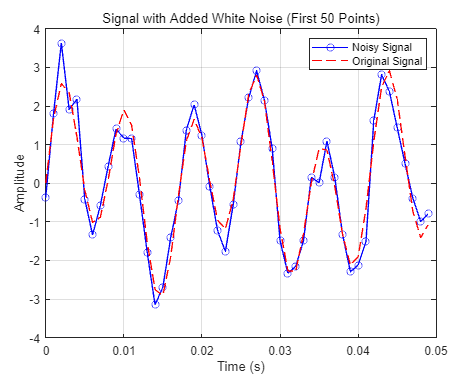

%在信号中加入正态分布的白噪声，并绘制前 50 个点的曲线
7
noise = 0.5 * randn(size(y));  % 生成标准差为0.5的高斯白噪声
8
y_noisy = y + noise;            % 将噪声添加到信号中
9
figure;
10
plot(t(1:50), y_noisy(1:50), 'b-o');  % 绘制带噪声的信号
11
hold on;
12
plot(t(1:50), y(1:50), 'r--');  % 绘制原始信号
13
xlabel('Time (s)');
14
ylabel('Amplitude');
15
title('Signal with Added White Noise (First 50 Points)');
16
legend('Noisy Signal', 'Original Signal'); % 添加图例
17
grid on;
18
hold off;

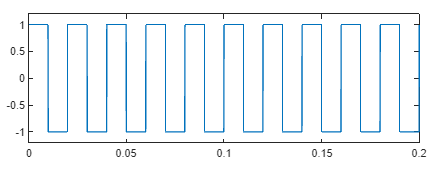

产生 1.5 秒钟的 50 Hz锯齿波（分别为方波），采样率为 10 kHz，同理如下

xxxxxxxxxx
5
1
fs = 10000; %采样频率10k
2
t = (0:1/fs:1.5)'; % 0：?:1.5决定了采样时间为0-1.5s
3
x = square(2*pi*50*t); %占空比不填默认是50% x = square(2*pi*50*t,80);%占空比为80。
4
plot(t,x)
5
axis([0 0.2 -1.2 1.2]) %框定画图范围

常用的信号函数，使用方法同理

xxxxxxxxxx
11
1
t --> 2*pi*f*t1 f频率，t1是个列向量，决定了采样间隔和采用时间
2
y = sawtooth(t, width) %生成锯齿波信号 width：可选参数，定义波形的上升或下降斜率，0.5 表示生成三角波
3
y = square(t, duty) %生成方波信号 duty：可选参数，定义方波的占空比（0到100之间，默认值为50）
4
y = tripuls(t, width) %生成三角脉冲信号 width：可选参数，定义脉冲的宽度（单位时间的比例，默认值为1）
5
y = rectpuls(t, width) %生成矩形脉冲信号 width：可选参数，定义脉冲的宽度（单位时间的比例，默认值为1)
6
%若取脉宽为20ms，width取值为20e-3
7
y = gauspuls(t, fc, bw) %生成高斯脉冲信号 fc：中心频率（Hz）bw：带宽（可选，单位为赫兹，默认为1)
8

9

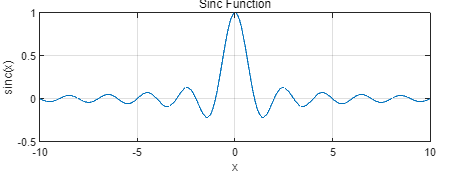

x = -10:0.01:10;  % 输入向量
10
y = sinc(x) %生成 sinc 函数，通常用于信号处理
11
plot(x, y);

添加高斯噪声

xxxxxxxxxx
2
1
noise = sqrt(variance) * randn(size(A));  % 生成高斯白噪声，variance为噪声的方差
2
A_wnoise = A + sqrt(variance)*randn(size(A)); %输出信号

去除信号的线性趋势

detrend 函数可以从信号中去除线性趋势。

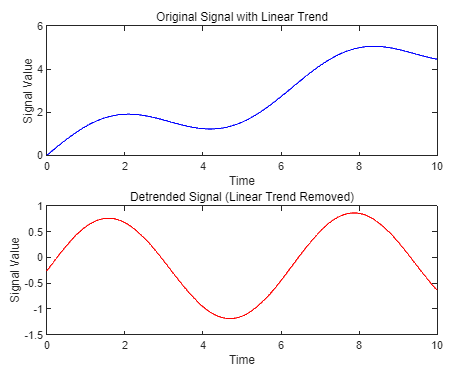

示例 1：去除线性趋势

xxxxxxxxxx
17
1
% 生成示例信号（例如，带有线性趋势的正弦波）
2
t = 0:0.01:10; % 时间向量
3
original_signal = sin(t) + 0.5*t; % 原始信号（带线性趋势）
4
% 使用 detrend 去除线性趋势
5
detrended_signal = detrend(original_signal);
6
% 绘图
7
figure;
8
subplot(2,1,1);
9
plot(t, original_signal, 'b');
10
title('Original Signal with Linear Trend');
11
xlabel('Time');
12
ylabel('Signal Value');
13
subplot(2,1,2);
14
plot(t, detrended_signal, 'r');
15
title('Detrended Signal (Linear Trend Removed)');
16
xlabel('Time');
17
ylabel('Signal Value');

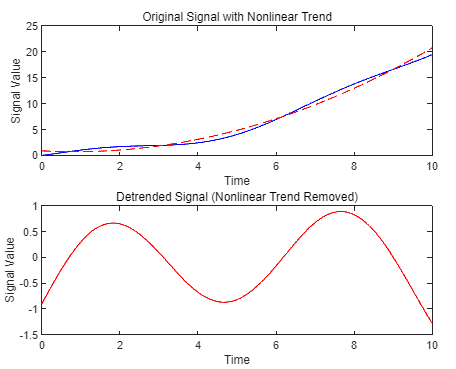

示例 2：去除多项式趋势，去除非线性趋势可以使用多项式拟合，然后从原始信号中减去拟合的非线性趋势。

xxxxxxxxxx
20
1
% 生成示例信号（例如，带有非线性趋势的正弦波）
2
t = 0:0.01:10; % 时间向量
3
original_signal = sin(t) + 0.2*t.^2; % 原始信号（带非线性趋势）
4
% 使用 polyfit 拟合二次多项式
5
p = polyfit(t, original_signal, 2); % 拟合二次多项式
6
trend_line = polyval(p, t); % 计算趋势线
7
% 去除多项式趋势
8
detrended_signal = original_signal - trend_line;
9
% 绘图
10
figure;
11
subplot(2,1,1);
12
plot(t, original_signal, 'b', t, trend_line, 'r--');
13
title('Original Signal with Nonlinear Trend');
14
xlabel('Time');
15
ylabel('Signal Value');
16
subplot(2,1,2);
17
plot(t, detrended_signal, 'r');
18
title('Detrended Signal (Nonlinear Trend Removed)');
19
xlabel('Time');
20
ylabel('Signal Value');

数据拟合与趋势分析

polyfit 函数用于拟合多项式模型。

xxxxxxxxxx
5
1
p = polyfit(x, y, n)
2
%x：自变量数据（输入向量）多为时间向量
3
%y：因变量数据（输出向量）多为需要拟合的原始信号
4
%n：多项式的阶数。
5
%p：返回的多项式系数向量，按降幂排列。

polyval 函数用于计算多项式在给定点的值。它的基本语法是：

xxxxxxxxxx
4
1
y_fit = polyval(p, x_fit)
2
%p：多项式系数向量（由 polyfit 返回）
3
%x_fit：需要计算的自变量数据。多为时间向量t
4
%y_fit：返回的多项式在 x_fit 处的值。

这两个函数结合使用可以方便地进行数据拟合和趋势分析。

题目

第一期--数组与矩阵

1.已知变量t的取值范围为 0~2π –产生以π/4为步长的行向量t1; –利用函数linspace函数产生10个元素的行向量t2; –求y1 = sin(t1), y2 = cos(t2)； –将y1中小于0的数去除，将y2中小于0的数替换为0；

xxxxxxxxxx
6
1
t1 = 0:pi/4:2*pi;
2
t2 = linspace(0, 2*pi, 10);%（起始值 终值 元素个数）均分
3
y1 = sin(t1);
4
y2 = cos(t2);
5
y1(y1<0)=[];  %将y1中小于0的数去除
6
y2(y2<0)=0;  %将y2中小于0的数替换为0

2.矩阵操作

xxxxxxxxxx
16
1
% PUT YOUR CODE HERE
2
A0 = zeros(3,4) %产生全零矩阵
3
A1 = A0
4
A1(1,:)=[1 2 3 4] %改写第一行
5

6
A2 = A1;
7
A2(2,:) = [0 1 1 0]; %改写第二行
8
A2(3,:) = [0 1 1 0];
9
A3 = A2(:, [1 2 4]); %本质是取出几列赋值到新矩阵里
10
A4 = [A3; [5 6 7]];
11
% A = [A; newRow]; % 追加到矩阵末尾
12

13
[numRows, numCols] = size(A4);  %矩阵的函数和列数
14
maxValues = max(A4, [], 2)  % 返回一个列向量，表示每一行的最大值，2表示按行维度进行比较，1为列。
15
maxValues = min(A4, [], 2)
16
rankA4 = rank(A4);  %求矩阵的秩

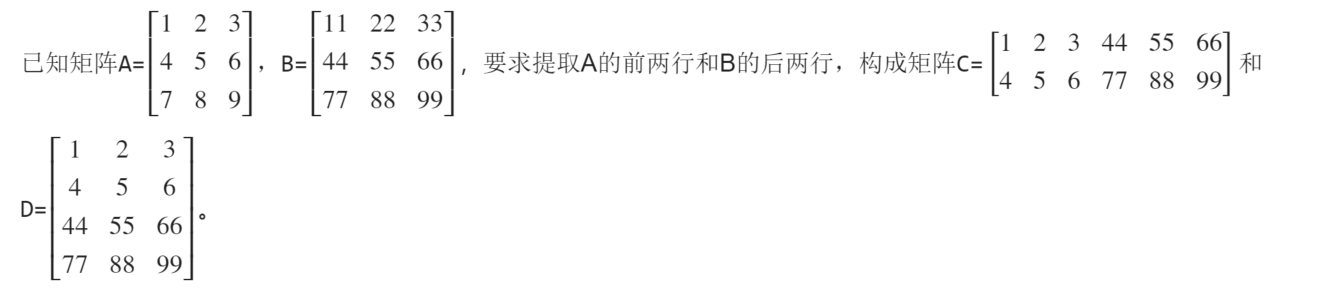

3.矩阵产生

xxxxxxxxxx
6
1
A=[1 2 3;4 5 6;7 8 9]
2
B=[11 22 33;44 55 66; 77 88 99]
3
a=A([1:2],[1:3]) % : 冒号表示范围
4
b=B([2:3],[1,2,3]) % 选定列用`,`也可以用空格
5
C=[a,b] %等价写法 C=[a b]，表示按行拼接
6
D=[a;b] %表示按列拼接

4.用“from : step : to”方式得到从0~4π步长为0.4π的变量X1；用linspace函数得到0~4π分成10点的变量X2；

xxxxxxxxxx
2
1
X1 = 0:0.4*pi:4*pi  %起始值 步长 终值
2
X2 = linspace(0, 4*pi, 10)  %起始值 终值 等分个数 生成的是行矩阵

5.输入矩阵 $\begin{array}{c}\left|\begin{array}{ccc}1& 2& 3\\ 4& 5& 6\\ 7& 8& 9\end{array}\right|\end{array}$$\left| \begin{matrix} 1& 2& 3\\ 4& 5& 6\\ 7& 8& 9\\ \end{matrix} \right|$，使用全下标方式取出元素“3”，使用单下标方式取出元素“8”，取出后面两行子矩阵块，使用逻辑矩阵方式取出

y\left( x \right) =\left{ \begin{array}{c} \cos x, x\leqslant 0\ -x-x^2, 0<x\leqslant 3\ e^x+2\sqrt{x}, x>3\ \end{array} \right. $$

xxxxxxxxxx
9
1
function y = calculate(x)
2
    if x <= 0
3
        y = cos(x);
4
    elseif x > 0 && x <= 3
5
        y = -x - x^2;
6
    else
7
        y = exp(x) + 2 * sqrt(x);
8
    end
9
end

第三期--平面绘图

1.在[0，6π]区间内，绘制曲线 $y=1-e^{-\alpha t}\cos \left(\beta t\right),\alpha =0.3,\beta =0.7$$y=1-e^{-\alpha t} \cos \left(\beta t\right),\alpha =0\ldotp 3,\beta =0\ldotp 7$

xxxxxxxxxx
22
1
% put your code here
2
% 参数定义
3
alpha = 0.3;
4
beta = 0.7;
5
% 定义时间范围
6
t = linspace(0, 6*pi, 1000);  % 使用linspace创建从0到6π的1000个点
7
% 计算y值
8
y = 1 - exp(-alpha * t) .* cos(beta * t);
9
% 绘制曲线
10
figure; % 创建新的图形窗口
11
plot(t, y,'r','LineWidth', 1);
12
% plot(t, y, '--b', 'LineWidth', 2); % 使用虚线和蓝色,线粗为2
13
xlabel('t');
14
ylabel('y');
15
title('y = 1 - exp(-\alpha t) \cdot cos(\beta t)');
16

17
xlim([0 6*pi]);
18
xticks(0:2*pi:6*pi);
19
ylim([0 1.4]);
20
yticks(0.95:0.05:1.05);
21

22
grid on; % 添加网格

实际运行图：

2.Stack the horizontal bar chart.堆叠水平条形图。

xxxxxxxxxx
10
1
% put your code here
2
clear;clc;close all;
3
x = [1 2 5 4 8];
4
y = [x;1:5];
5
subplot(1,2,1);
6
bar(y,"stacked"); %stacked是一个可选的参数，代表堆栈
7
title("Stacked");
8
subplot(1,2,2);
9
barh(y,"stacked"); %barh 水平式的bar
10
title("Horizontal")

实际运行图：

3.Separate all the pieces in the 3D pie chart 分离 3D 饼图中的所有部分

xxxxxxxxxx
9
1
% put your code here
2
clear;clc;close all;
3
a = [15 8 31 46];
4
subplot(1,3,1);
5
pie(a); %画出饼图，自动计算百分比
6
subplot(1,3,2);
7
pie(a,[0,0,0,1]);
8
subplot(1,3,3);
9
pie3(a,[1,1,1,1]); %3代表三维

实际运行图：

4.Plot a hexagon on a polar chart 在极坐标图上绘制六边形

xxxxxxxxxx
22
1
% put your code here
2
% 六边形的边数
3
n = 6;
4
% 定义六边形的顶点角度
5
theta = linspace(0, 2*pi, n+1); % 从 0 到 2\pi 生成 n+1 个点，以便闭合六边形
6
% 为这些顶点定义半径（1表示正六边形）
7
r = ones(size(theta));%size返回theta向量的元素个数
8
% 创建极坐标图
9
figure;
10
polar(theta,r);
11
% 添加图形标题
12
title('极坐标图上的六边形');
13

14
%另一种解法
15
%polarplot(theta, r, '-b', 'LineWidth', 1);
16
%rlim([0 1]);                % 设置 r 轴范围为 0 到 1
17
%rticks(0:0.2:1);            % 设置 r 轴刻度为 0, 0.2, 0.4, ..., 1
18

19
%polarplot 是用于绘制极坐标图的 MATLAB 函数。
20
%theta 和 r 分别指定了每个点的角度和半径。
21
%- 表示用实线连接顶点，b表示蓝色线型。
22
%'LineWidth', 1 设置了线条的宽度，使图形更清晰。

实际运行图：

5.Plot a function:$f\left(t\right)=\sin \left(\frac{\pi t^2}{4}\right)$$f\left( t \right) =\sin \left( \small{\frac{\pi t^2}{4}} \right)$，Add the points sampled at 5 Hz using stem()绘制函数图：$f\left(t\right)=\sin \left(\frac{\pi t^2}{4}\right)$$f\left( t \right) =\sin \left( \small{\frac{\pi t^2}{4}} \right)$使用 stem() 添加以 5 Hz 频率采样的点

xxxxxxxxxx
36
1
% put your code here
2
% 定义时间范围和步长
3
t_continuous = linspace(0, 10, 1000); % 连续时间向量，用于绘制平滑曲线
4
t_sampled = 0:0.2:10; % 以 5 赫兹采样，即每秒 5 个样本，步长为 1/5 = 0.2 秒
5

6
% 计算连续函数值
7
f_continuous = sin(pi * t_continuous.^2 / 4);
8

9
% 计算采样点的函数值
10
f_sampled = sin(pi * t_sampled.^2 / 4);
11
%.^ 是用于数组元素逐元素幂运算的运算符
12

13
% 绘制图形
14
figure;
15
plot(t_continuous, f_continuous, 'b-', 'LineWidth', 0.8); % 连续函数曲线
16
hold on;
17
%hold on 命令用于保持当前图形窗口活跃，使新的绘图命令不会删除当前的图形内容。在调用 hold on 之后，任何新图形元素（如线条、点或其他图表）都将被添加到现有图形上，而不是替换它们。
18
stem(t_sampled, f_sampled, 'r'); % 采样点，使用 stem 函数绘制
19
hold off;
20
%hold off 命令用于关闭保持状态，恢复默认的图形绘制行为。
21

22
% 添加标签和标题
23
xlabel('Time (s)');
24
ylabel('f(t)');
25
title('Function f(t) = sin(\pi t^2 / 4) with 5 Hz Sampling Points');
26
%legend('Continuous Function', 'Sampled Points');%添加图例
27
%在调用 legend 函数时，顺序很重要。第一个参数 'Continuous Function' 对应 plot 绘制的连续曲线，第二个参数 'Sampled Points' 对应 stem 绘制的采样点
28

29
% 设置 x 轴范围和刻度
30
xlim([0 10]);           % 设置 x 轴显示范围为 1 到 10
31
xticks(1:1:10);         % 设置 x 轴刻度为 1 到 10，间隔为 1
32

33
ylim([-1 1]);
34
yticks(-1:0.2:1);
35

36
grid on;

实际运行图：

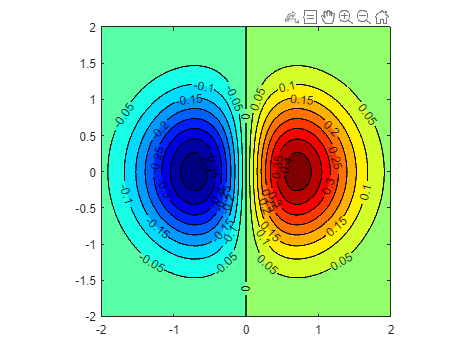

6.Various Contour PlotsCombine the contour techniques to generate a figure as shown below. 各种等高线图将等高线技术相结合，生成如下图所示的图形。

xxxxxxxxxx
9
1
% put your code here
2
x = -2:0.01:2;
3
y = -2:0.01:2;
4
[X,Y] = meshgrid(x,y);% 创建网格矩阵 X 和 Y，适用于二维函数
5
Z = X.*exp(-X.^2-Y.^2);% 计算 Z 的值，Z 为 X 和 Y 的复合函数
6
[C,h] = contourf(X,Y,Z,-.45:.05:.45); % 生成等高线
7
clabel(C,h);% 添加标签
8
colormap(jet); % 设置颜色映射为 jet
9
axis square; %axis square 函数用于调整当前坐标轴的比例，使得 x 轴和 y 轴的单位长度相等

实际运行图：

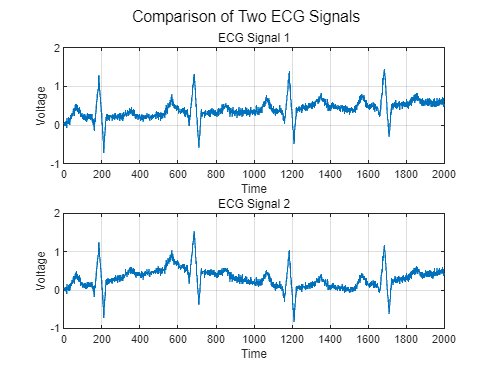

7.Consider two electrocardiogram (ECG) signals with different trends. Load the signals and plot them.

考虑两个趋势不同的心电图（ECG）信号。 加载信号并绘制曲线。

xxxxxxxxxx
45
1
% put your code here
2
load('ecgSignals.mat') %加载同路径下的数据文件
3

4
% 检查加载的数据结构
5
whos; % 显示工作区中的变量信息
6

7
% 假设数据加载后包含两个信号变量 signal1 和 signal2
8
% 根据实际的变量名称和数据结构进行调整
9
signal1 = ecgl;
10
signal2 = ecgnl;
11

12
% 两个信号的采样频率相同，获取信号长度
13
N = length(signal1); % 信号长度
14
fs = 1;            % 采样频率
15

16
% 生成时间向量
17
t = (0:N-1) / fs;
18
%N-1 的使用是因为 MATLAB 中的索引是从 1 开始的，而信号的采样点是从 0 计数的
19

20
% 绘制信号
21
figure;
22
subplot(2, 1, 1);
23
plot(t, signal1);
24
title('ECG Signal 1');
25
xlabel('Time');
26
ylabel('Voltage');
27
grid on;
28
xlim([0 2000]);
29
xticks(0:200:2000);
30
ylim([-1 2]);
31
yticks(-1:1:2);
32

33
subplot(2, 1, 2);
34
plot(t, signal2);
35
title('ECG Signal 2');
36
xlabel('Time');
37
ylabel('Voltage');
38
grid on;
39
xlim([0 2000]);
40
xticks(0:200:2000);
41
ylim([-1 2]);
42
yticks(-1:1:2);
43

44
% 调整图形窗口的布局
45
sgtitle('Comparison of Two ECG Signals');

实际运行图：

第四期--信号产生

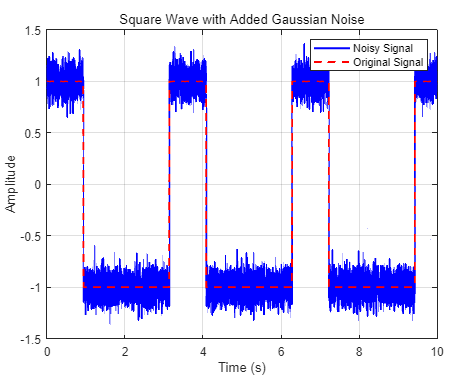

1.Generates 10 seconds of a square wave with a period of π, set the sample rate to 1 kHz and specify a duty cycle of 30%. Add white Gaussian noise with a variance of 1/100 .

产生 10 秒钟的方波，周期为π，设置采样率为 1 kHz，占空比为 30%。 添加方差为 1/100 的白高斯噪声。

xxxxxxxxxx
24
1
% 设置参数
2
fs = 1000;               % 采样率 1 kHz
3
T = pi;                  % 周期为π
4
duration = 10;           % 信号持续时间 10 秒
5
dutyCycle = 30;          % 占空比 30%
6
% 生成时间向量
7
t = 0:1/fs:duration;     % 从 0 到 10 秒，间隔为 1/fs
8
% 生成方波信号
9
x = square(2 * pi / T * t, 30);  % 根据周期和占空比生成方波
10
% 添加高斯白噪声
11
variance = 1/100;        % 噪声的方差
12
noise = sqrt(variance) * randn(size(x));  % 生成高斯白噪声
13
x_noisy = x + noise;     % 将噪声添加到方波信号中
14
% 绘制结果
15
figure;
16
plot(t, x_noisy, 'b', 'LineWidth', 1.5);  % 绘制带噪声的方波信号
17
hold on;
18
plot(t, x, 'r--', 'LineWidth', 1.5);      % 绘制原始方波信号
19
xlabel('Time (s)');
20
ylabel('Amplitude');
21
title('Square Wave with Added Gaussian Noise');
22
legend('Noisy Signal', 'Original Signal');
23
grid on;
24
hold off;

第五期--信号趋势去除与数据拟合

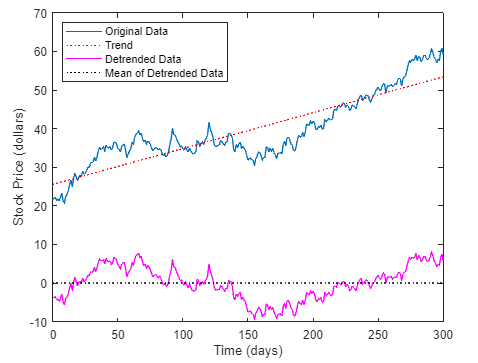

1.Remove Linear Trends from Data

此示例说明如何从股票每日收盘价中去除线性趋势，以重点观察整体涨幅的价格波动。如果数据确实有趋势，则去除线性趋势会强制其均值为零并减少总体变化。该示例使用从 gallery 函数获取的分布来模拟股价波动。 创建一个模拟数据集并计算其均值。sdata 表示股票的每日价格变动。

xxxxxxxxxx
3
1
t = 0:300;
2
dailyFluct = gallery('normaldata',size(t),2);
3
sdata = cumsum(dailyFluct) + 20 + t/100;

求出数据的平均值。

xxxxxxxxxx
1
1
mean(sdata)

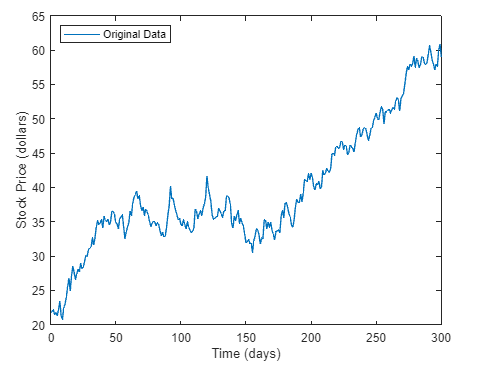

绘制和标记数据。可以看到，数据显示股价呈系统性增长，效果图如图所示

xxxxxxxxxx
5
1
figure
2
plot(t,sdata);
3
legend('Original Data','Location','northwest');
4
xlabel('Time (days)');
5
ylabel('Stock Price (dollars)');

应用 detrend，它对 sdata 执行线性拟合，然后对其进行去除线性趋势处理。从输入中减去输出，得出计算所得的趋势线。

xxxxxxxxxx
2
1
detrend_sdata = detrend(sdata);
2
trend = sdata - detrend_sdata;

求出去除线性趋势后的数据的平均值。

xxxxxxxxxx
1
1
mean(detrend_sdata)

去除线性趋势后，数据均值非常接近 0，与预期相符。 将趋势线、去除线性趋势后的数据及其均值添加到图中，以显示结果。效果如图所示。

xxxxxxxxxx
8
1
hold on
2
plot(t,trend,':r')
3
plot(t,detrend_sdata,'m')
4
plot(t,zeros(size(t)),':k')
5
legend('Original Data','Trend','Detrended Data',...
6
       'Mean of Detrended Data','Location','northwest')
7
xlabel('Time (days)');
8
ylabel('Stock Price (dollars)');

2.Fit Polynomial to Set of Points 将多项式拟合到点集

Create a vector of 5 equally spaced points in the interval [1,2], and evaluate at those points.

在区间 [1,2] 内创建由 5 个等距点组成的向量，并在这些点上求值。

xxxxxxxxxx
3
1
points = linspace(1, 2, 5);  % 在区间 [1, 2] 中生成5个均匀分布的点
2
f = @(x) x.^2;  % 定义函数
3
evaluated_values = f(points);  % 计算函数值

Fit a polynomial of degree 4 to the 5 points. In general, for n points, you can fit a polynomial of degree n-1 to exactly pass through the points.在 5 个点上拟合一条阶数为 4 的多项式。 一般来说，对于 n 个点，可以拟合出一个 n-1 度的多项式来精确通过这些点。

xxxxxxxxxx
1
1
p = polyfit(points, evaluated_values, 4);  % 拟合4次多项式

Evaluate the original function and the polynomial fit on a finer grid of points between 1 and 3.在 1 至 3 点之间的更细网格上评估原始函数和多项式拟合。

xxxxxxxxxx
3
1
fine_grid = linspace(1, 3, 100);   % 在区间 [1, 3] 内生成100个点
2
f_original = f(fine_grid);         % 计算原始函数值
3
f_polyfit = polyval(p, fine_grid); % 计算多项式拟合值

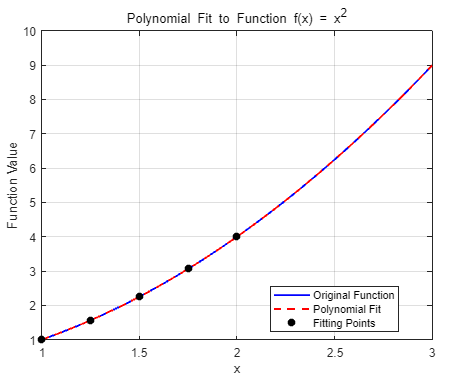

Plot the function values and the polynomial fit in the wider interval [1,3], with the points used to obtain the polynomial fit highlighted as circles. The polynomial fit is good in the original [1,2] interval, but quickly diverges from the fitted function outside of that interval.在更宽的区间 [1,3] 内绘制函数值和多项式拟合图，并用圆圈标出用于获得多项式拟合的点。 在原始区间 [1,2] 内，多项式拟合效果良好，但在该区间外，拟合函数迅速发散。

xxxxxxxxxx
11
1
figure;
2
plot(fine_grid, f_original, 'b-', 'LineWidth', 1.5); % 原始函数
3
hold on;
4
plot(fine_grid, f_polyfit, 'r--', 'LineWidth', 1.5);  % 多项式拟合
5
plot(points, evaluated_values, 'ko', 'MarkerFaceColor', 'k'); % 拟合点
6
xlabel('x');
7
ylabel('Function Value');
8
title('Polynomial Fit to Function f(x) = x^2');
9
legend('Original Function', 'Polynomial Fit', 'Fitting Points', 'Location', 'Best');
10
grid on;
11
hold off;
